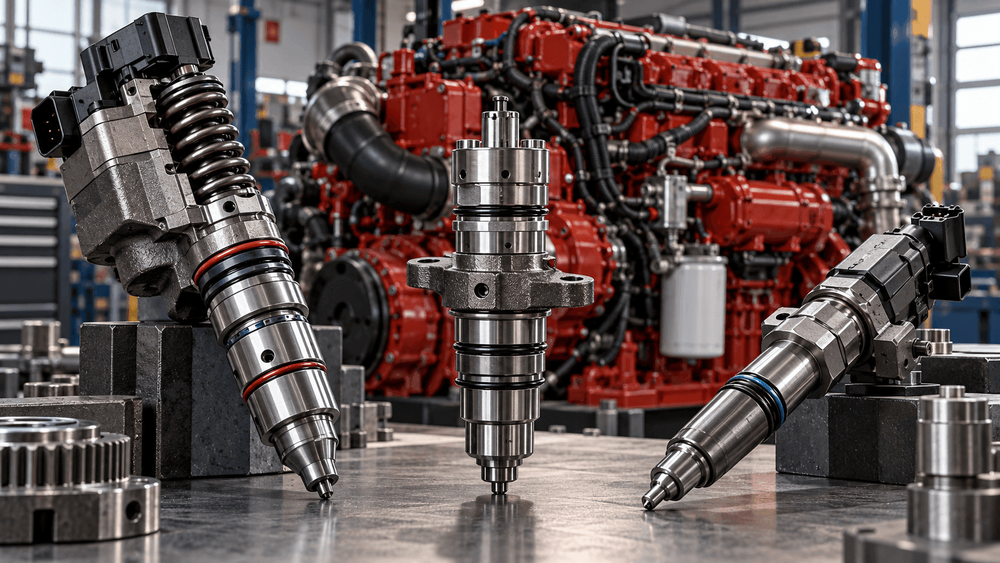

Почему «форсунки Cummins» слишком широкое понятие
Cummins выпускала и продолжает выпускать дизельные двигатели для грузовой, строительной, промышленной, энергетической и другой техники. За десятилетия менялись экологические требования, электронное управление и сама архитектура впрыска. Поэтому под словами «форсунка Cummins» могут скрываться совершенно разные детали: от электронно управляемой насос-форсунки с механическим созданием давления до современной форсунки Common Rail.
Это важнее, чем кажется. Если начать подбор только с названия двигателя — например, QSK или QSX — можно получить несколько вариантов, относящихся к разным поколениям системы. Для первичного поиска модель двигателя полезна, но для окончательного выбора нужны номер форсунки и данные конкретного исполнения двигателя.
CELECT: электронное управление при индивидуальном создании давления
CELECT стала одной из ключевых электронных систем Cummins тяжёлого класса. В ней давление создаётся механически в индивидуальной форсунке, а электронный блок управляет дозированием и моментом впрыска. Такая архитектура относится к unit-injection: общей рампы высокого давления здесь нет.
В каталоге эта тема хорошо иллюстрируется насос-форсунками Cummins M11 CELECT 4903319 и N14 CELECT 4061851. Несмотря на близкую логику системы, подбирать их нужно по конкретному номеру и применяемости. Само слово CELECT ещё не делает разные форсунки взаимозаменяемыми.
Что проверяют у CELECT
При диагностике важно учитывать не только гидравлику самой форсунки, но и электрическую часть, жгут, питание блока управления и механический привод. Неровная работа одного цилиндра может быть связана с форсункой, но аналогичный симптом дают плохой контакт, проблемы с приводом или общая подача топлива. После предварительной проверки снятую форсунку испытывают на стенде по режимам, соответствующим её конструкции.
HPI: более высокое давление в unit-injection архитектуре
HPI — High Pressure Injection — тоже относится к электронно управляемым системам с индивидуальными форсунками. Давление создаётся в самой форсунке механическим приводом, а электронная система управляет процессом впрыска. Cummins применяла HPI на тяжёлых и высокомощных двигателях, включая разные исполнения ISX/QSX и семейства QSK.
Практически это означает, что HPI нельзя диагностировать как обычную Common Rail. Здесь нет общей рампы высокого давления, зато важны низкое давление подачи, исполнительные элементы, состояние форсунок и связанные с ними узлы. В твоём каталоге к этому направлению относится, например, насос-форсунка Cummins/Scania HPI 1846351.
Common Rail: давление создаётся отдельно от форсунки
В Common Rail логика другая. Отдельный насос высокого давления подаёт топливо в общую рампу, которая служит аккумулятором давления. От рампы топливо идёт к электронным форсункам, а блок управления задаёт момент и продолжительность впрыска. Благодаря этому давление в системе не связано напрямую с механическим ходом одной конкретной форсунки.
Для диагностики такой системы важно смотреть её целиком: низкое давление подачи, работу ТНВД, фактическое и заданное давление в рампе, регуляторы, датчики и обратный слив форсунок. Если Common Rail не набирает давление при запуске, виновата далеко не всегда одна форсунка.
XPI: это Common Rail, а не отдельная «насос-форсунка»
XPI — одна из систем Common Rail Cummins. Её принципиальное отличие от CELECT и HPI в том, что высокое давление создаётся общим насосом и хранится в рампе. Электронные форсунки получают топливо из общего высокого давления и могут выполнять несколько событий впрыска за цикл в зависимости от калибровки двигателя.
Поэтому некорректно ставить XPI в один ряд с насос-форсунками только потому, что все детали относятся к Cummins. В каталоге у тебя есть форсунка Cummins/Scania XPI 2488244 — её логика подбора и испытаний отличается от CELECT и HPI.
А что тогда такое QSK и QSX
QSK и QSX — семейства двигателей Cummins. Они не обозначают одну конкретную топливную систему. В разных поколениях и исполнениях могли применяться разные решения, поэтому фраза «форсунка QSK» или «форсунка QSX» подходит для поиска, но недостаточна для точного заказа.
Это особенно важно в большом промышленном сегменте. Например, некоторые QSK выпускались с HPI, а в более поздних версиях высокомощных двигателей встречаются модульные Common Rail решения. У QSX15 в зависимости от поколения также встречаются разные архитектуры. Поэтому перед подбором нужно подтвердить конкретное исполнение двигателя, а не исходить только из семейства.
Почему артикул важнее внешнего сходства
Дизельные форсунки часто выглядят похоже, особенно внутри одного поколения. Но разница может быть в характеристиках подачи, управляющей части, калибровке, соединениях и применяемости. Поэтому внешний вид — максимум вспомогательный признак. Основой подбора остаются артикул снятой детали и данные двигателя.
Для Cummins особенно полезны ESN двигателя и дополнительная идентификационная информация по его исполнению. Если есть номер старой форсунки, его нужно сверять с актуальными заменами и кросс-номерами, а не выбирать деталь только по словам «Cummins 11 литров» или «QSK».
Какие симптомы бывают при неисправности форсунок Cummins
Несмотря на разные системы, внешние симптомы во многом похожи. Двигатель может хуже запускаться, неровно работать, дымить, терять мощность или увеличивать расход топлива. На электронных системах могут появляться коды неисправностей, а при проблемах с общей гидравликой Common Rail — отклонения по давлению.
Но одинаковый симптом не означает одинаковую причину. У CELECT или HPI нужно учитывать индивидуальную форсунку и её привод, а у Common Rail/XPI — ещё и общую рампу, насос высокого давления и регуляторы. Именно поэтому диагностика начинается с определения системы.
Как определить, какая система стоит на двигателе
1. Посмотреть точную модель и серийный номер двигателя, а не только название техники.
2. Считать номер установленной форсунки или насос-форсунки.
3. Оценить конструкцию: наличие общей рампы и отдельных трубок высокого давления указывает на Common Rail.
4. Если форсунки имеют механический привод и общей рампы нет, нужно уточнять unit-injection систему — CELECT, HPI или другое исполнение.
5. Сверить номер компонента и данные двигателя с каталогом или технической документацией.
Как отличается стендовая диагностика
Стендовая проверка всегда должна соответствовать конструкции детали. CELECT и HPI испытываются как unit-injection узлы по своим режимам. Common Rail и XPI проверяются в архитектуре, где стенд имитирует давление общей рампы и электронное управление форсункой. Нельзя получить достоверный результат, если использовать неподходящую методику только потому, что на детали написано Cummins.
Когда ремонт имеет смысл
Решение зависит не от названия системы, а от состояния конкретной детали. После стендовой проверки и дефектовки оценивают корпус, рабочие поверхности, клапанные элементы, распылитель, электрическую часть и наличие подходящих комплектующих. Если восстановление позволяет вернуть параметры к норме и это подтверждается контрольным тестом, ремонт имеет смысл. Если критические детали повреждены, правильнее подобрать замену.
Итог
Главная ошибка в теме Cummins — воспринимать все форсунки бренда как одно семейство. CELECT и HPI относятся к электронным unit-injection системам, а XPI — к Common Rail. QSK и QSX при этом являются семействами двигателей и сами по себе не определяют тип форсунки. Поэтому правильный подбор строится от конкретного двигателя и артикула, а диагностика — от понимания архитектуры системы. Такой подход намного надёжнее, чем выбирать деталь только по названию Cummins или внешнему сходству.
